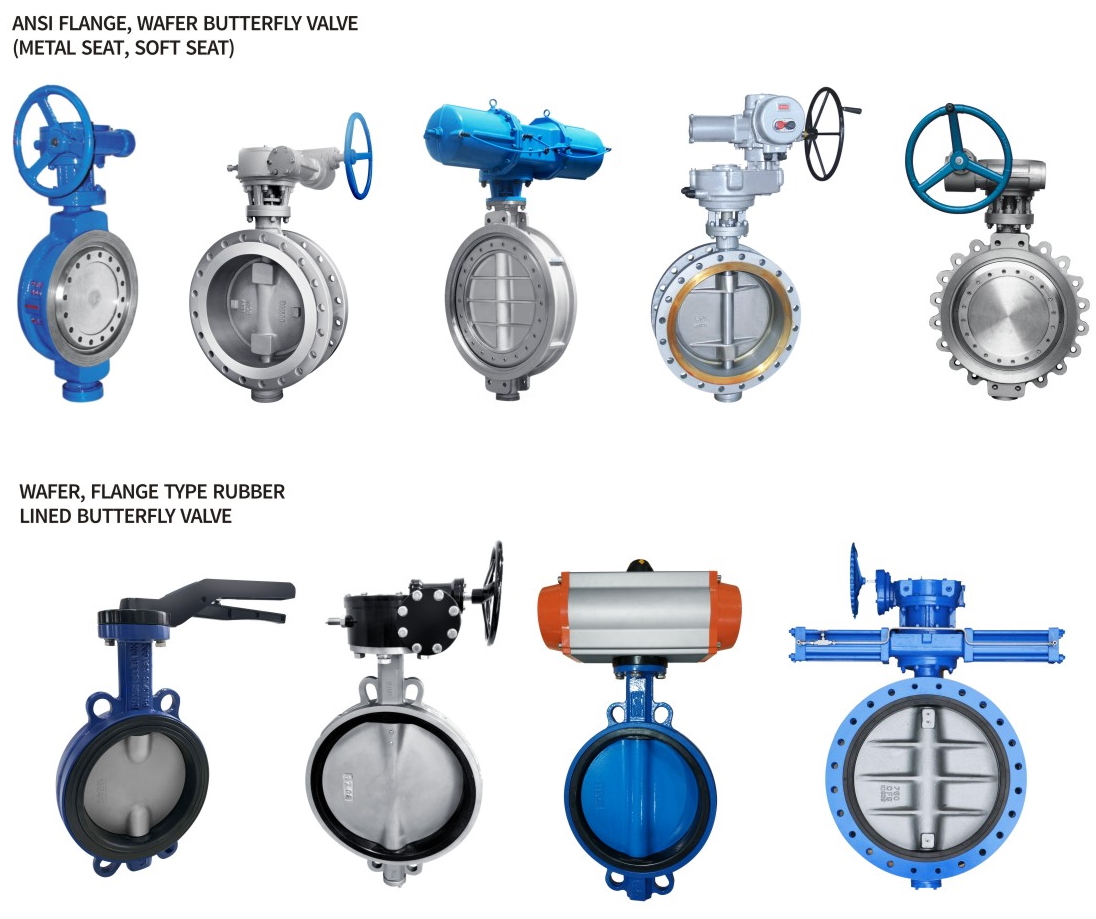

ANIX 밸브 USA에서 제조 및 유통하는 ANIX 버터플라이 밸브는 스테인리스강, 연성 철, 주철 또는 탄소강 재질로 제작되며, 여기에는 동심 웨이퍼 버터플라이 밸브, 동심 러그 버터플라이 밸브, 플랜지 버터플라이 밸브, 고무 라이닝 버터플라이 밸브가 포함됩니다. 크기 범위는 2" ~ 40"입니다. DI 디스크, CF8 디스크, CF8M 디스크, 레버 유닛, 기어 박스 유닛, 핀 유형 및 핀리스 유형 옵션이 함께 제공됩니다.

버터플라이 밸브

버터플라이 밸브는 90도 회전하는 쿼터 턴 밸브입니다. 로드에 연결된 디스크이며 로드가 디스크를 회전할 때 방향 흐름을 개폐합니다. 버터플라이 밸브는 유입되는 다량의 유체 및/또는 슬러리 입자가 들어 있는 가스를 처리하는 데 유용합니다. 버터플라이 밸브는 다른 밸브에 비해 많은 장점이 있습니다. 한 가지 장점은 가볍고 설치 공간이 작으며, 비용이 절감되고, 신속한 운영과 대규모로 사용할 수 있다는 것입니다. 그 이유 중 하나는 움직이는 부품이 많지 않고 유체가 들어갈 구멍이 없기 때문에 유체가 내부에 갇히지 않기 때문입니다. 유일한 문제는 그들의 디자인 때문에 청소하기 어렵다는 것입니다.

수동 작동은 저렴하고 작동하기 쉽습니다. 일반적으로 매뉴얼에는 핸드휠 또는 기어의 두 가지 방법이 있습니다. 핸드휠은 일반적으로 소형 버터플라이 밸브에 사용되며 부분적으로만 열거나 닫을 수 있는 반면 기어는 대형 버터플라이 밸브에 사용되지만 밸브 개폐 시 속도가 느립니다. 그것들은 또한 누군가가 그것을 열지 않으면 열 수 없다는 것을 의미하는 자체 잠금일 수 있습니다. 그것들은 자동 작동기이기도 합니다. 그들은 전기, 공압, 유압의 세 가지 다른 방법이 있습니다. 전기 액추에이터에는 밸브를 개폐하는 전기 모터가 있습니다. 공압에는 밸브를 개폐하는 피스톤이 있으며 압축 공기를 사용하여 밸브를 이동합니다. 피스톤을 움직이고 피스톤을 열고 닫는 유압입니다.

버터플라이 밸브의 작동

이 버터플라이 밸브는 쿼터 턴 밸브에 속합니다. 여기서 나비라는 용어는 로드에 장착된 밸브 내부의 디스크 또는 플레이트를 나타냅니다. 이 밸브가 닫히면 디스크를 돌려 액체의 흐름을 완전히 차단합니다. 밸브가 열리면 디스크가 4분의 1 회전으로 회전하여 액체가 통과할 수 있습니다. 버터플라이 밸브는 액체의 흐름을 제어하기 위해 점진적으로 열릴 수도 있습니다.

버터플라이 밸브의 종류

버터플라이 밸브는 일반적으로 여러 종류가 있으며 각 종류는 특정 압력 요구 사항 또는 용도를 충족하도록 설계되었습니다. 일반적인 유형으로는 탄성 버터플라이 밸브 및 고성능 버터플라이 밸브가 있습니다. 탄성 버터플라이 밸브는 압력 정격이 가장 낮고 고무 재질의 유연성을 사용합니다. 한편, 고압 시스템에는 고성능 버터플라이 밸브가 사용됩니다. 이러한 밸브의 장점은 디스크 위치를 지정하는 방식에서 약간의 오프셋이 발생한다는 것입니다. 이는 밸브가 닫혀 손상 가능성이 낮을 때 통로를 완전히 밀폐하는 데 도움이 됩니다. 또한 많은 양의 압력을 견딜 수 있는 삼심 버터플라이 밸브와 같은 다른 버터플라이 밸브도 있습니다.
